模具貨架又稱模具貨架，主要存放模具物品，根據層載能力要求分為輕型模具貨架和重型模具貨架。貨架頂部可配置移動葫蘆車，以方便模具的起吊。

貨架采用100×50mmC型鋼作為立柱，立柱由帶鋼經軋機一次性軋制而成。抽屜盤框架一般采用矩形管和4.0折彎件焊接而成上鋪鋼板。導向槽采用4.0鋼板折彎而成。頂部、底部采用橫梁連接，頂部鋪頂板，頂板可存放物品。 如廠房?jī)?nèi)無行吊，還可在貨架立柱之上架設天軌和天車，并可安裝手動或電動葫蘆，整體部件做好黑胚后經拋丸除油、除銹，噴塑后一道表面處理工藝，完成后便可包裝發貨。

模具貨架的特點：

1、組合裝配、主要由柱片、導向槽、抽屜層、拉桿、定位銷等，采用螺栓連接，結構比較穩定，比較可靠，一般成排使用。 　

2、抽屜盤主要由滑軌、抽屜盤組成。抽屜盤由矩管加折彎件焊接而成的框架和鋼板組成。每條滑軌由兩個軸承前后上下固定，可以在導向槽內滾動，阻力小，可以拉出抽屜。 　　

3、模具貨架的抽屜盤出于考慮，設計了定位銷和限位銷，以保證抽屜盤在抽出時保證。 　　

4、輕型模具貨架層載在200～800kg/層。重型抽屜式貨架層載在：800～1500kg/層。 　　

5、模具貨架占地少、層重大、分類詳細、容易操作。 　　

6、模具貨架還可以在貨位式貨架的橫梁上做抽屜盤，成本更節約，結構穩固。

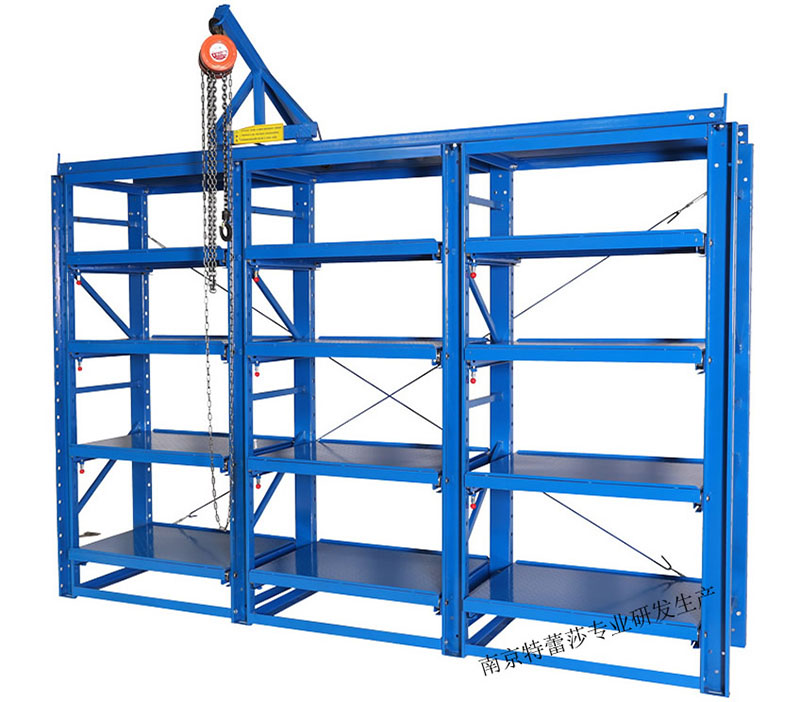

帶吊葫蘆的模具貨架

模具貨架/帶吊葫蘆的模具貨架

四層抽屜的模具貨架底部不配層板

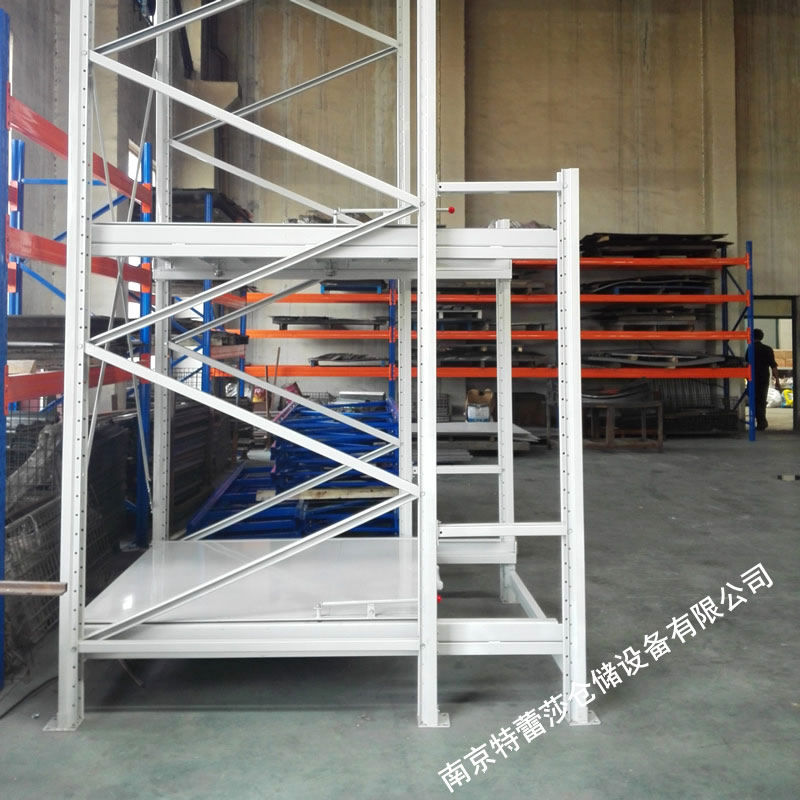

重量型貨架結構模具貨架抽屜結構

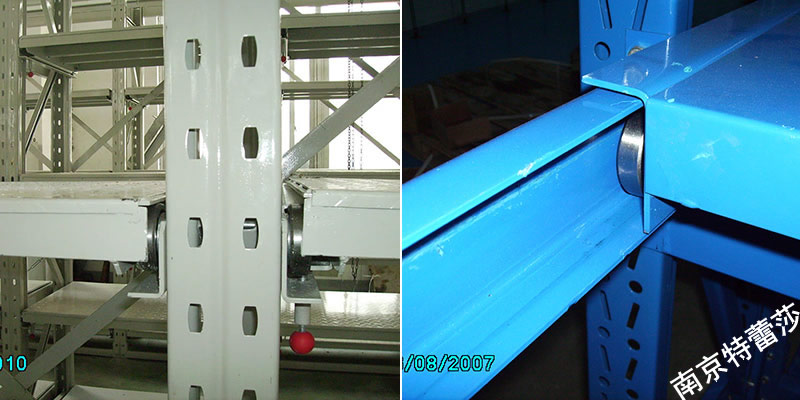

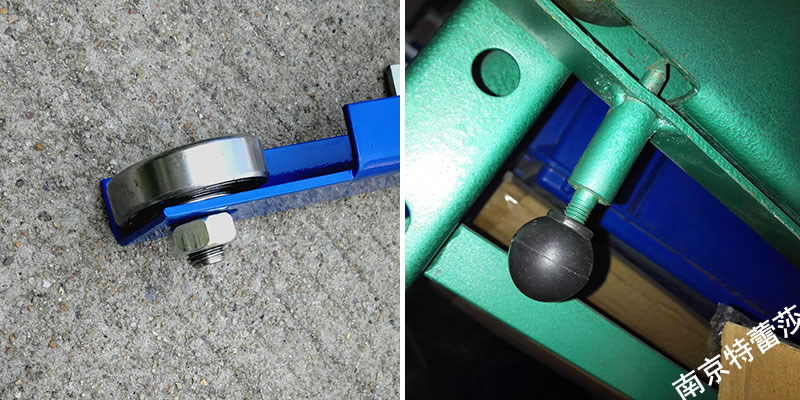

模具貨架導軌及安全定位

三立柱模具貨架

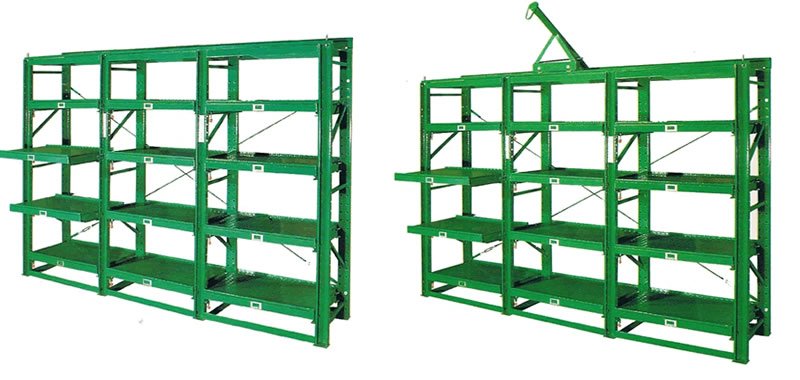

重量型貨架結構的模具貨架

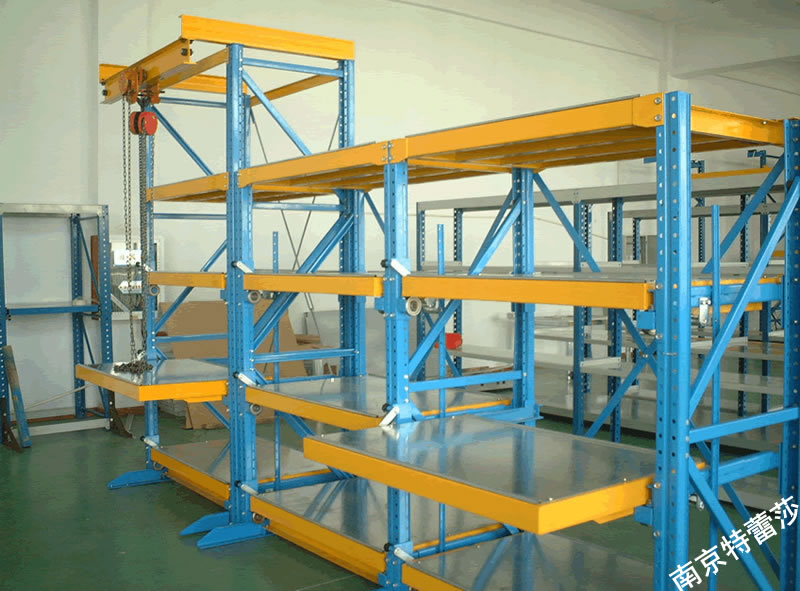

電動葫蘆模具貨架
